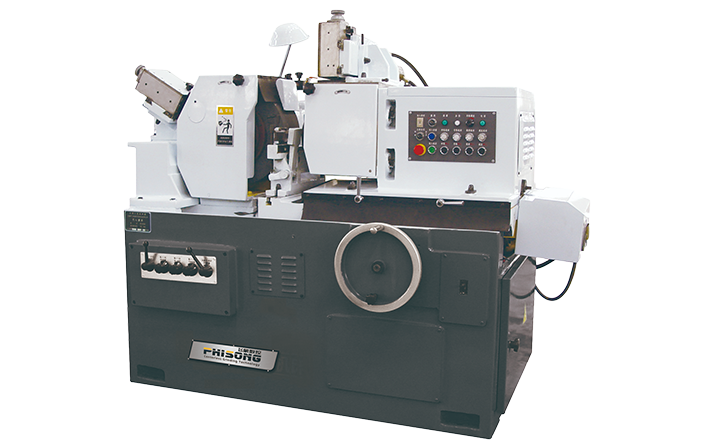

M1050A无心磨床

中小型精密无心磨床系列

中小型精密无心磨床系列

50

最大磨削直径(mm)

P400×150×203

砂轮规格(mm)

PSA300×150×127

导轮规格(mm)

0.002

主进给最小进给量(mm)

性能

性能:

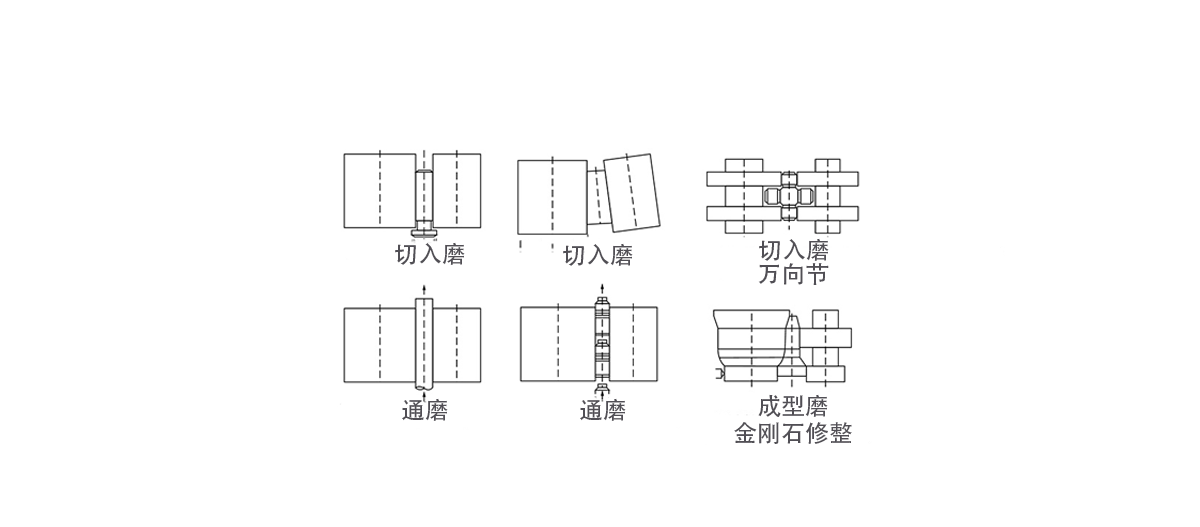

通磨:用于圆柱体和环形零件外表面的通磨磨削。
切入磨:对圆锥度小于1:20的圆锥体和各种成型回转体零件进行半自动或自动切入磨削加工。

数控系统和软件

SIEMENS数控系统

西门子

FANUC数控系统

发那科

MITSUBISHI数控系统

三菱

影片

规格参数

产品型号

M1050A

切入磨削

磨削直径

5-50mm

通磨

磨削直径

5-50mm

磨削轮规格

P400×150×203mm

导轮规格

PSA300×150×127mm

磨削轮转速

1668r/min

导轮转速(无极)

10-200r/min

导轮架回转角度

垂直面内

-2°~+5°

水平面内

-1°~+3°

进给手轮每格进给量

0.002mm

修整器刻度盘每转过一格进给量

0.01mm

两砂轮中心连线至托架底面高

220mm

机床总功率

磨削轮电动机

11KW

导轮电动机

1.5KW

机床引接电源

3N 50HZ 380V

机床外形尺寸(长×宽×高)

1920×1681×1479mm

机床重量

约2800Kg

工作精度(标准棒料)

圆度

0.002mm

圆柱度

0.003mm

粗糙度

Ra0.32μm
