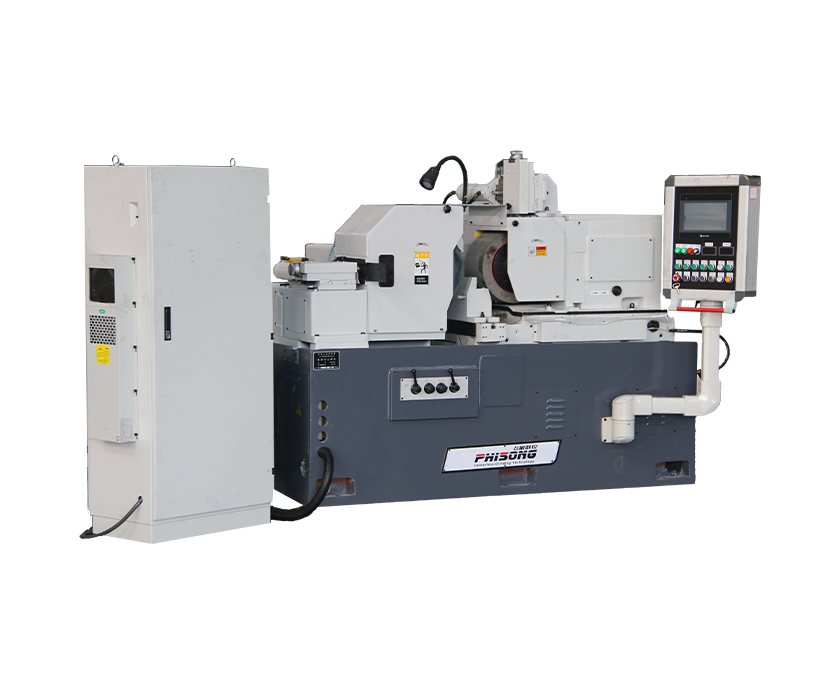

M10100无心磨床
中小型精密无心磨床系列
中小型精密无心磨床系列
100
最大磨削直径(mm)
P500×200×305
砂轮规格(mm)
PDA350×200×203
导轮规格(mm)
0.002
主进给最小进给量(mm)
性能

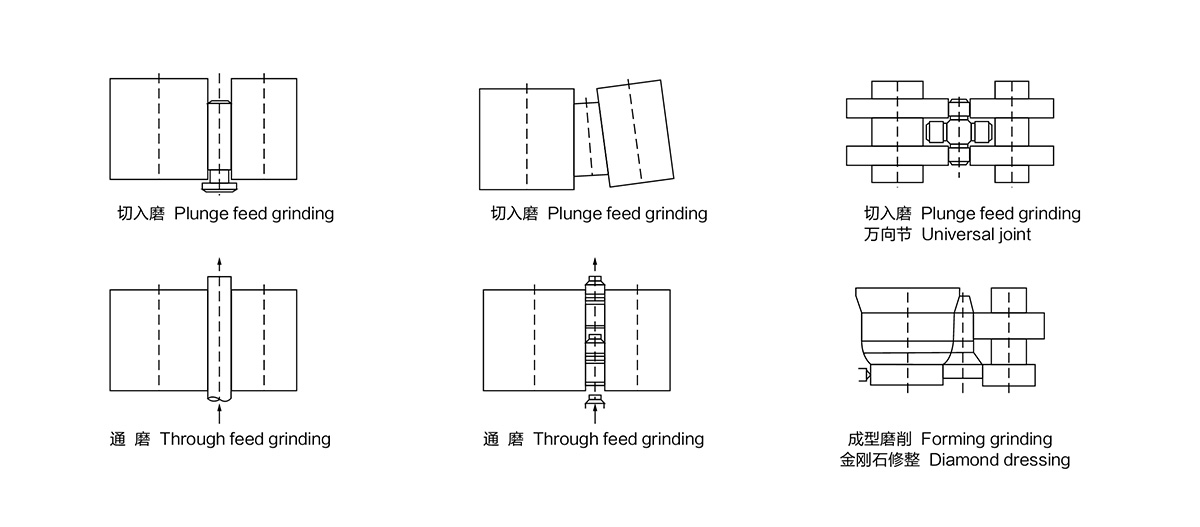

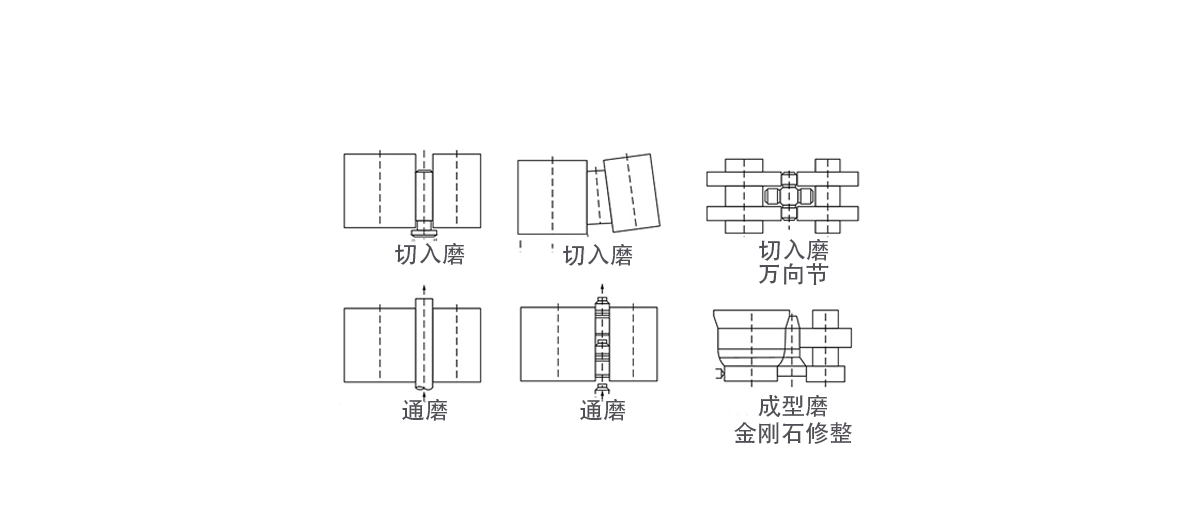

性能：
通磨：主要用来对各种圈类、轴类零件的圆柱面进行通过式磨削。
切入磨：对各种阶梯、锥形和圆柱体旋转面进行手动切入式磨削。
数控系统和软件
SIEMENS数控系统
西门子
FANUC数控系统
发那科
MITSUBISHI数控系统
三菱
影片
规格参数
产品型号
M10100
切入磨削
磨削直径
10-100mm
最大磨削长度
195mm
通磨
磨削直径
10-100mm
磨削轮规格
P500×200×305mm
导轮规格
PDA350×200×203mm
磨削轮转速
1338r/min
导轮转速
10-200r/min
导轮回转角度
垂直平面内
-2°～+5°
水平平面内
0°～+3°
进给机构手轮上分度盘每转一格进给量
0.002mm
两砂轮中心连线至托架底面高
255mm
机床总功率
磨削轮电动机
18.5KW
导轮电动机
2.2KW
机床引接电源
3N 380V 50HZ
机床外形尺寸(长×宽×高)
2675×1505×1615mm
机床重量
约4500Kg
工作精度(标准棒料)
圆度
0.002mm
圆柱度
0.003mm
粗糙度
Ra0.32μm
