M1083B无心磨床

中小型精密无心磨床系列

中小型精密无心磨床系列

150

最大磨削直径(mm)

P600×200×305

砂轮规格(mm)

PDA350×200×203

导轮规格(mm)

0.005

主进给最小进给量(mm)

性能

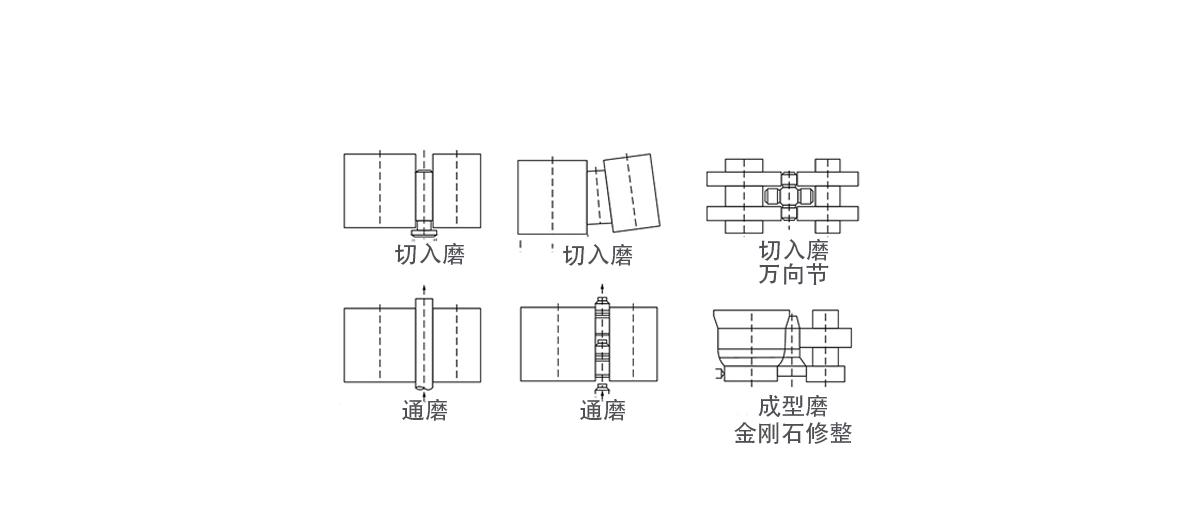

性能:

通磨:主要用来对各种圈类、轴类零件的圆柱面进行通过式磨削。
切入磨:对各种阶梯、锥形和圆柱体旋转面进行手动切入式磨削。

数控系统和软件

SIEMENS数控系统

西门子

FANUC数控系统

发那科

MITSUBISHI数控系统

三菱

影片

规格参数

产品型号

M1083B

切入磨削

磨削直径

10-150mm

通磨

磨削直径

10-150mm

磨削轮规格

P600×200×305mm

导轮规格

PDA350×200×203mm

磨削轮转速

1115r/min

导轮转速

10-200r/min

导轮回转角度

垂直平面内

-2°~+5°

水平平面内

0°~+3°

进给手轮每转进给量

1.5mm

进给手轮每格进给量

0.01mm

微量进给每孔进给量

0.005mm

两砂导轮中心连线至托架底面高

285mm

机床总功率

磨削轮电动机

22KW

导轮电动机

3KW

机床引接电源

3N 380V 50HZ

机床外形尺寸(长×宽×高)

2650×1500×1800mm

机床重量

约7000Kg

工作精度(标准棒料)

圆度

0.002mm

圆柱度

0.003mm

粗糙度

Ra0.32μm
