MK1060无心磨床
中小型精密无心磨床系列
中小型精密无心磨床系列
60mm
最大磨削直径(mm)
P500×200(250)×305 mm
砂轮规格(mm)
PSA350×200×127 mm
导轮规格(mm)
0.001 mm
主进给最小进给量(mm)
性能
性能:

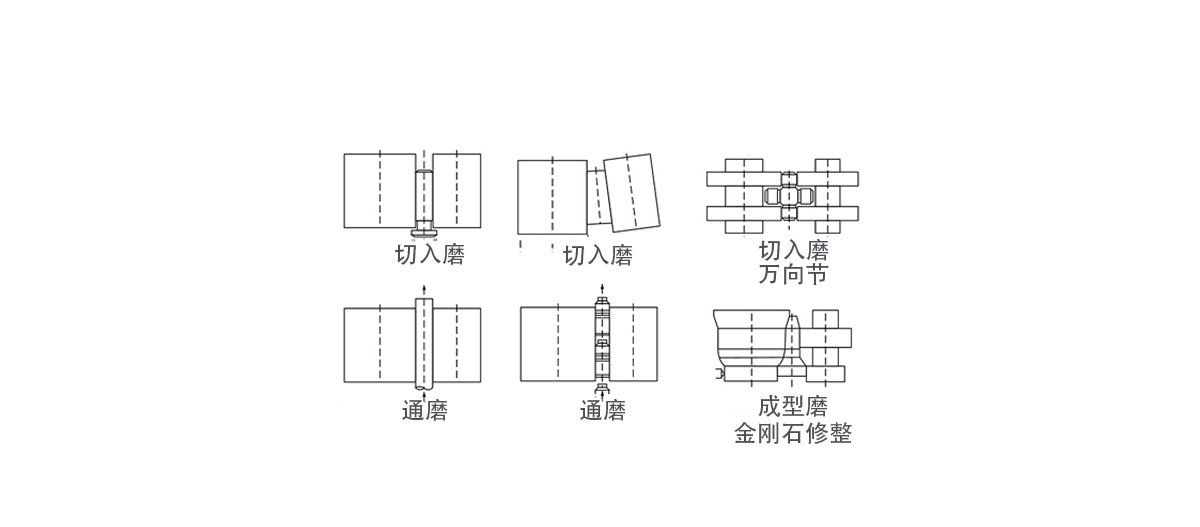

通磨:对各种圆柱体零件,环形零件及长棒料进行通磨加工。
切入磨:对圆锥小于1:20的圆锥体和各种成形回转体零件的切入磨削加工。
应用
自动化
数控系统和软件
SIEMENS数控系统
西门子
FANUC数控系统
发那科
MITSUBISHI数控系统
三菱
影片
规格参数
产品型号
MK1060
切入磨削
磨削直径
5-60mm
通磨
磨削直径
5-60mm
磨削轮最大规格
P500×200(250)×305mm
导轮最大规格
PSA350×200×127mm
磨削轮转速
1318r/min
导轮转速
10-200r/min
导轮回转角度
垂直平面内
-1°~+5°
水平平面内
0°~+5°
最小进给量
0.001mm
修整器最小进给量
0.001mm
两砂轮中心连线至托架底面高
250mm
机床总功率
磨削轮电动机
15KW
导轮电动机
1.5KW
机床引接电源
3N 380V 50HZ
机床外形尺寸(长×宽×高)
2050×1680×1380mm
机床重量
约3200Kg
工作精度(标准棒料)
圆度
0.001mm
圆柱度
0.002mm
粗糙度
Ra0.16μm
