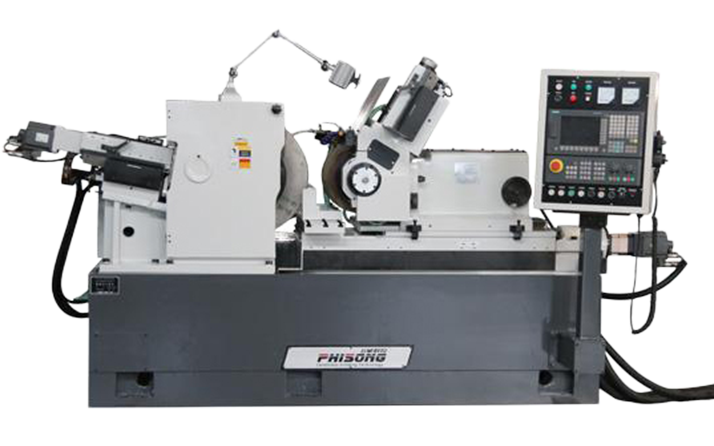

L600无心磨床

HCGM系列高精度数控无心磨床

机床为双面移动布局,托架固定在床身上,导轮架仅作调整运动,工件位置不变,易于配备各种送料装置,便于自动化。

250

最大磨削直径(mm)

P600x600x305

砂轮规格(mm)

P350×600×203

导轮规格(mm)

0.001

主进给最小进给量(mm)

性能

1.砂轮导轮修整器往复导轨均采用直线导轨。

2.砂轮导轮均为双支承结构,主轴均为整体轴。

3.机床主进给导轨可采用SCHNEEBERGER高刚性直线导轨。

数控系统和软件

SIEMENS数控系统

西门子

FANUC数控系统

发那科

MITSUBISHI数控系统

三菱

影片

为保障客户需求得到及时,高效的解决

规格参数

产品型号

L600

切入磨削

磨削直径

10-250mm

通磨

磨削直径

10-250mm

磨削轮规格

P600x600x305mm

导轮规格

P350×600×203mm

磨削轮转速

1100r/min

导轮转速(无极)

10-200r/min

导轮架回转角度

垂直面内

-2°~+5°

水平面内

-1°~+3°

砂轮架最小进给量

0.001mm

磨削轮修整器最小进给量

0.001mm

两砂轮中心连线至托架底面高

260mm

冷却水流量

200L/min

电动机功率

磨削轮电动机

45KW/55KW

导轮电动机

5.5KW

机床引接电源

3N 50HZ 380V

机床外形尺寸(长×宽×高)

4400×4300×1700mm

机床重量

约12000Kg

工作精度(标准棒料)

圆度

0.001mm

圆柱度

0.0018mm

粗糙度

Ra0.16μm
