无心磨床砂轮平衡系统
一、功能与作用
（一）核心功能
1. 实时监测：通过加速度、位移等传感器实时采集砂轮高速旋转时的振动信号，识别不平衡量的幅值、相位与方位。
2. 动态补偿：基于监测数据，通过机械平衡块、液压平衡液或电磁驱动等方式调整平衡机构，抵消砂轮重心偏移，使砂轮旋转中心与主轴几何中心重合，实现动平衡。
3. 分级控制：构建全流程平衡体系，包括离线预平衡（安装前静态平衡）、在线动态平衡（加工中实时补偿）、周期性再平衡（应对磨损、修整后的不平衡变化）。
4. 报警追溯：预设振动安全阈值，超限即声光报警并自动记录数据，辅助预防性维护。
（二）关键作用
1. 提升加工质量：抑制主轴振动，消除工件颤纹、波纹，表面光洁度最高达 Ra 0.02-0.05μm；减少椭圆度、锥度误差，保证尺寸一致性，满足 IT5 级及以上加工要求。
2. 延长设备寿命：降低主轴轴承负荷与发热磨损，主轴寿命延长 30%-50%；减少砂轮局部过载磨损与修整频次，降低修整器消耗。
3. 提高效率与经济性：自动平衡响应 ≤1 秒、调整 ＜5 分钟，避免手动平衡 30-60 分钟 / 次的停机损耗；降低废品率与维护成本，优化总拥有成本（TCO）。
4. 适配高速精密磨削（10000-15000 rpm），支撑航空航天、汽车轴承、精密轴类等高端制造。

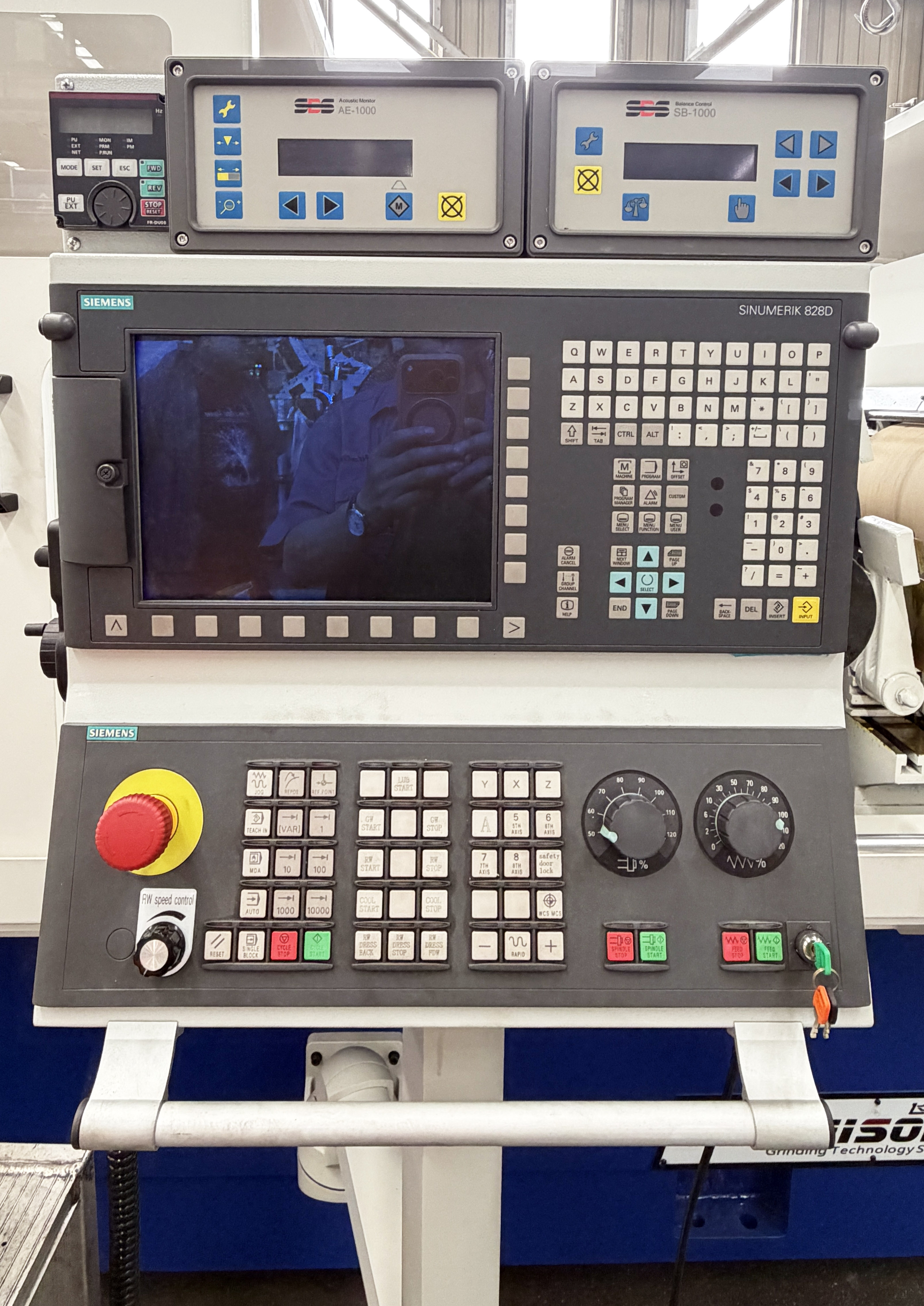

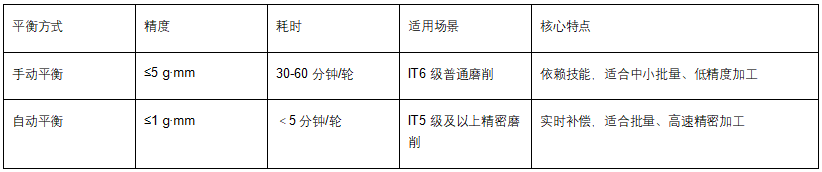

（三）平衡方式对比
二、工作原理
核心是 "不平衡信号监测→幅值与相位分析→补偿执行" 的闭环控制，使砂轮旋转中心与主轴几何中心重合，消除重心偏移引发的振动。分两类：
（一）离线静态平衡
被动平衡，加工前的基础工序，成本低。利用重力识别 "重侧"：主轴自由旋转，重侧自动下垂至正下方；在轻侧加平衡块或重侧去料；反复验证至任意角度稳定停留。局限：无法应对高速旋转的动态不平衡（如主轴变形、不均匀磨损），仅作前置准备。
（二）在线动态平衡
主动闭环平衡，加工中实时补偿，精度高，是数控无心磨床精密加工的核心配置。

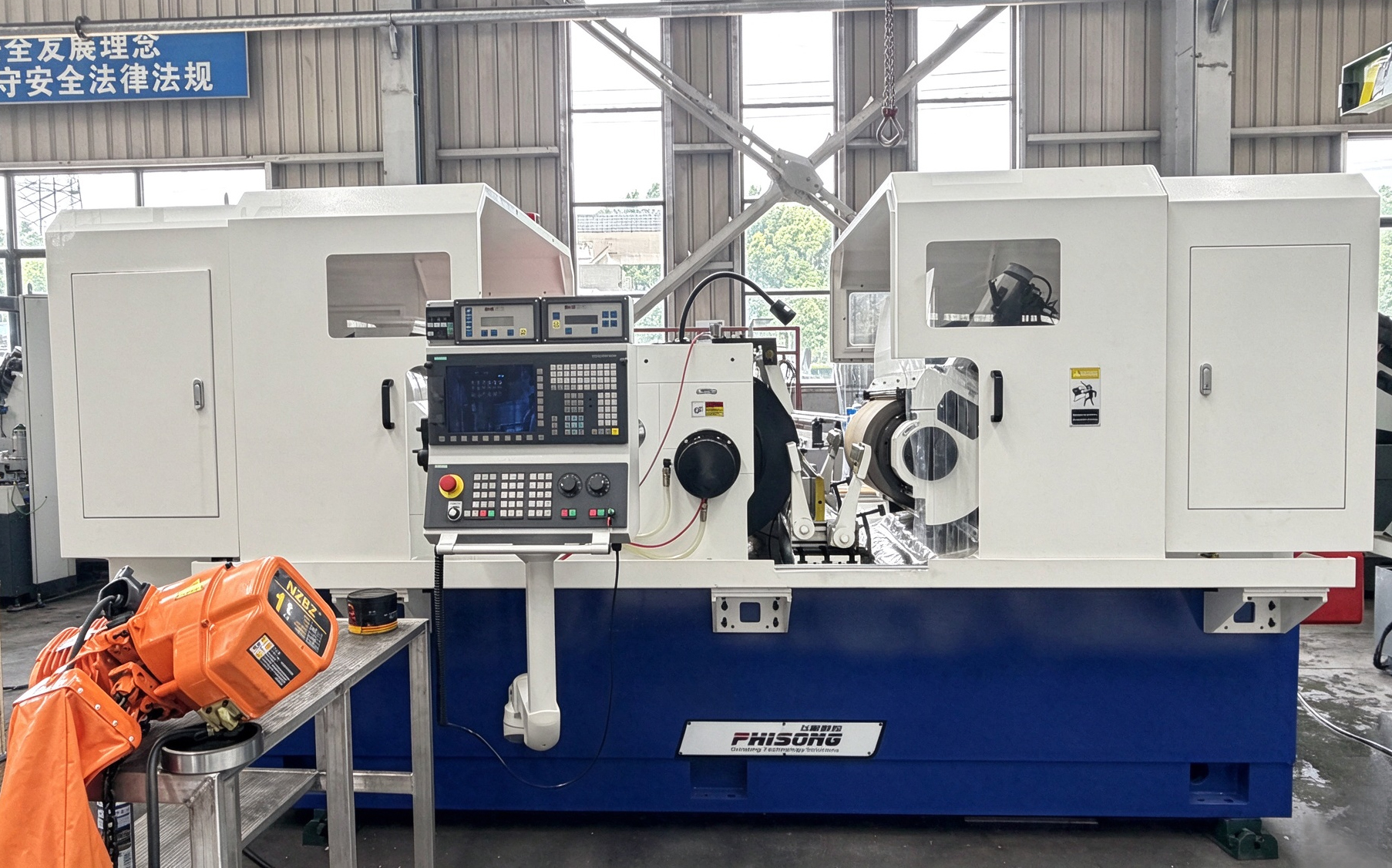

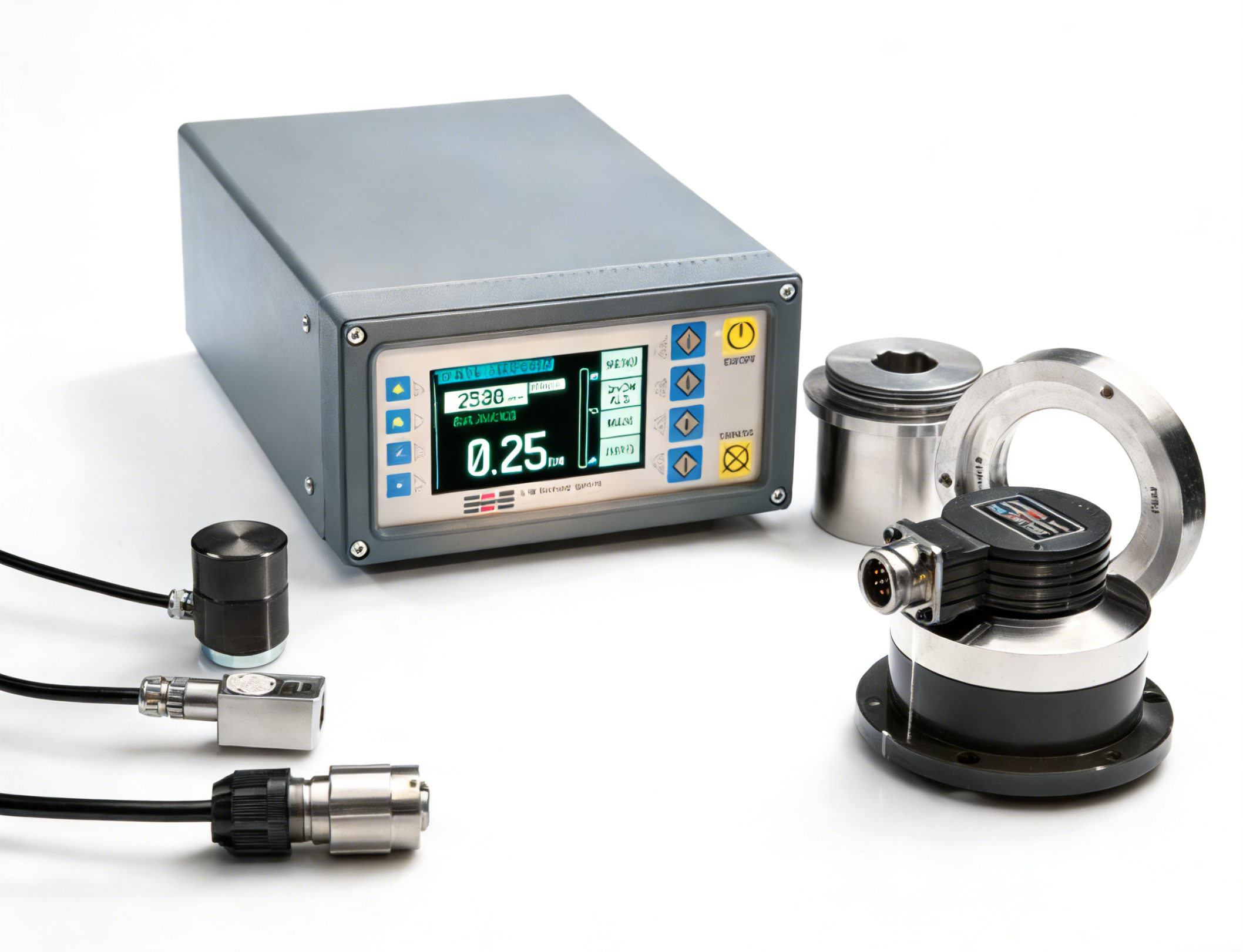

1. 系统组成：振动传感器、信号处理单元、平衡执行机构。
- 监测：加速度 / 电涡流传感器采集主轴箱振动信号，转为电信号传输；
- 分析：信号处理单元滤波、放大、频谱分析，算出不平衡量幅值与相位，确定补偿质量与位置；
- 补偿：执行机构自动调整质量分布。三种主流机构：机械平衡头（2-4 个可转平衡块产生反向补偿力矩）；液压平衡系统（油腔间分配油液改变重心）；电磁平衡系统（调节线圈电流驱动质量块，响应 ≤0.5 秒，适超高速）；
- 反馈：持续监测补偿后振动，未达标则重复 "分析 - 补偿"，直至稳定，形成闭环。
3. 关键技术：相位识别须与不平衡位置精准对应；响应 ≤1 秒适配 10000-15000 rpm 高速工况；针对修整、磨损自适应触发再平衡，无需人工干预。
